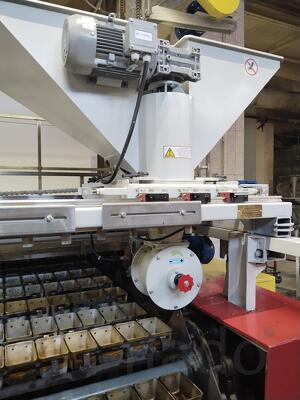

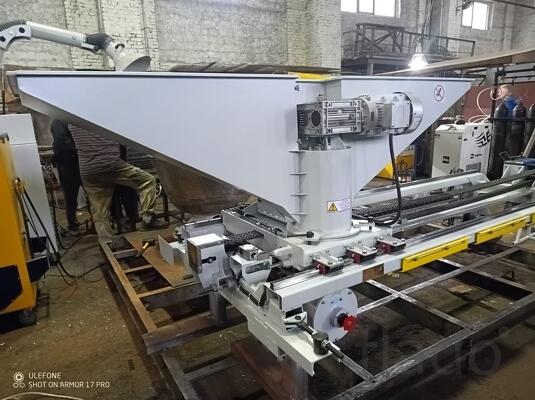

Делитель-укладчик конструктивно выполнен на базе тестоделителя "Кузбасс 68-2М" с вертикальным расположением шнека.
Делитель-укладчик предназначен для деления теста из пшеничной муки 1 сорта с влажностью 45-47%, 2 сорта с влажностью 45-48%, из ржаной муки с влажностью 45-52% на куски равной массы и автоматического укладывания тестовых заготовок в формы люлек расстойно-печных агрегатов различных типов с производительностью 12...40 т/сутки. Делитель-укладчик осуществляет раскладывание тестовых заготовок в одну сторону, с последующим возвращением на исходную позицию.
Технические характеристики:
Масса тестовых заготовок, кг. 0,15...0,80
Делительная головка с поршнями, мм 115
Точность деления, % 1,5
Объем приемного бункера, л. 330
Рабочий ход до, мм. 2070
Количество приводов, шт. 3
Установленная мощность приводов, квт., не более 6,75
Масса, кг. не более 400
- Производительность согласованна с работой расстойно-печного агрегата и регулируется при помощи настройки частотных преобразователей и контроллера на заводе-изготовителе.
- Система управления - через запрограммированный контроллер. На каждый привод установлен частотный преобразователь.
- Возможно различное исполнение бункера (под тестоспуск или под дежеопрокидыватель).
Достоинства делителя-укладчика:
1. вертикальное расположение шнековой камеры значительно уменьшает ее длину, а следовательно:
- после работы меньше остается теста в шнековой камере;
- уменьшается механическое воздействие на тесто.
2. наличие 3-х частотных преобразователей и контроллера дает возможность настроить делитель-укладчик под любой агрегат
3. легкость и простота конструкции. Масса не более 400 кг.
4. два мотор-редуктора упрощают кинематическую схему и повышают надежность конструкции;
5. на внутреннюю поверхность бункера нанесено антиадгезионное покрытие;
6. наличие откидного бункера облегчает чистку;
7. перемещение тележки делителя-укладчика осуществляется через пару винт-гайка, что более надежно, чем цепь и звездочки
